Огнеупорен материал за електрическа пещ EAF:
използва се главно за зидано тяло на електрическа пещ и характеристиките на огнеупорния материал се използват за защита на тялото на електрическата пещ от ерозия от разтопена разтопена стомана. Приема се регионално функционално договаряне, включително: постоянни тухли за електрически пещи, работни тухли за електрически пещи, материали за набиване, материали за пръскане между пещите, материали за горещо набиване и всички мокри и сухи материали и огнева кал, използвани в зидарията. Типът електрическа пещ е дъгова пещ с променлив ток с капацитет 160 тона.
Огнеупорни материали за конвертор:Използва се главно за зидано тяло на преобразувателна пещ и характеристиките на огнеупорните материали се използват за защита на тялото на преобразувателя от ерозия от разтопена разтопена стомана и гарантиране, че неговият материален състав не влияе върху нормалното топене на разтопена стомана. Приемане на регионално функционално договаряне. По-конкретно, това включва: конверторни работни тухли, както и трамбовъчни материали, пластмаси, уплътнителни материали и огнева кал, използвани при зидарията на работни тухли. Капацитетът на конвертора е 180 тона, а максималната температура на топене е 1750 градуса.
Огнеупорни материали за леене на кофа (включително дишащи тухли или без дишащи тухли):използва се главно за транспортиране на разтопена стомана до различни станции за топене. Тонове стомана се използват за договаряне. Основно включва работни тухли за кофа, работна облицовка за леене, самотечен корундов материал, материал за задната фуга, материал за трамбовка (с изключение на конструкцията), материал за постоянна облицовка и др. Материалът на телта от шлака от огнеупорния материал на кофата изисква изпичане на магнезий и калций, а съдържанието на въглерод във ваната и долната тухла е C По-малко или равно на 5%. За всеки 6 опаковки е включен набор от постоянни материали за отливане на облицовка.
Огнеупорен материал за прехвърляне на кофа:използва се главно за зидария за свързване на разтопената стомана от електрическата пещ и прехвърлянето й към трансферния кофа за топене в конвертора. Характеристиките на огнеупорния материал се използват за защита на желязната обвивка на кофата от ерозия от разтопената разтопена стомана и гарантират, че нейният материален състав не влияе на нормалното топене на разтопената стомана. Тонове стомана се използват за договаряне. По-конкретно, това включва: работни тухли за прехвърляне на кофа, както и материали за набиване, материали за капсулиране, материали за уплътняване, постоянни облицовъчни материали за леене, топлоизолационни панели, магнезиеви тухли и др., използвани в зидарията на работни тухли. За всеки 6 комплекта работни тухли са включени комплект от постоянна облицовка, изолационна плоча, магнезиева тухла и ремонтен материал; и експлоатационният живот на постоянната облицовка трябва да бъде гарантиран за повече от 6 пещи.
Централният пръстен на електрическата пещ и огнеупорните материали:договорното уреждане на тонове стомана се основава на количеството стомана, произведено от електрическата пещ. Централният железен пръстен тежи 1489 кг. Спецификации на огнеупорния материал на вътрешния пръстен: AL2O3 По-голямо или равно на 87,5%, CaO По-голямо или равно на 2,0%, SiO2 0.4%, Fe2O3 0.3%, Cr2O3 По-голямо или равно на 10,0%, тегло 8100KG.

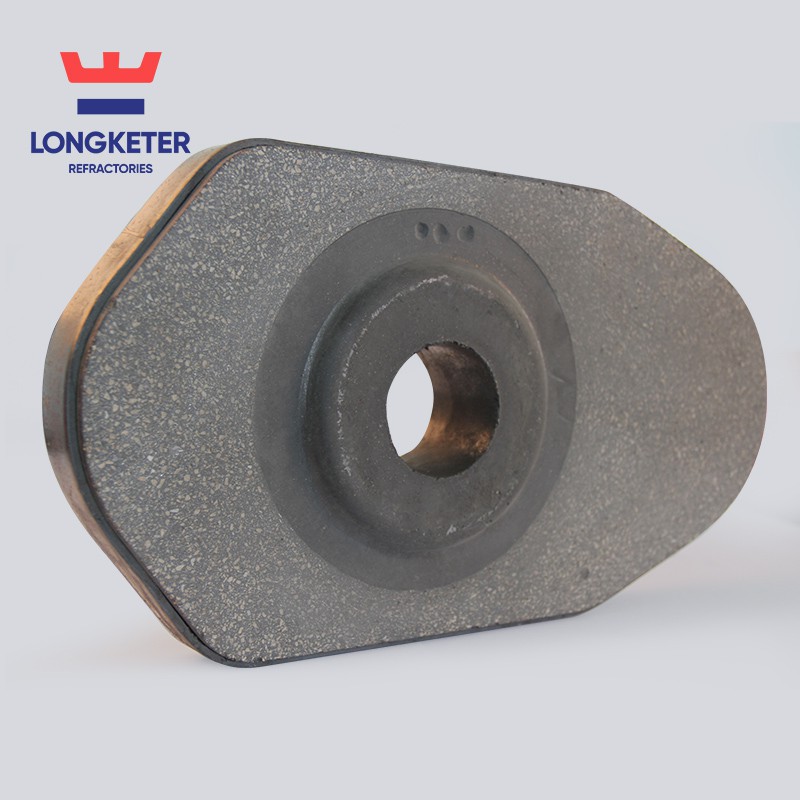

Тонаж на плъзгащия се чучур на черпака:капацитетът на стоманата на черпака е 170 тона, температурният диапазон на стоманената вода на черпака е 1450 градуса ~ 1750 градуса, а времето за непрекъснато леене е 75 ± 20 минути. Поддържащи материали: дълъг чучур, цилиндър за задвижващо масло. Тонове стомана се утаяват чрез непрекъснато леене и изливане на тегло. Огнеупорните материали включват: тухли за седалка на чучура, горни и долни скейтбордове, горни и долни чучури, огнеупорна кал, необходима за сглобяване на горни и долни чучури и скейтбордове, огнеупорна кал за защита на долни чучури и др. Стойността на тонове стомана включва цялата конструкция като монтаж и подмяна на скейтбордове и горни и долни чучури, операции по почистване на чучури за черпаци, демонтаж и поддръжка на механизми за плъзгащи се врати и др.
Външно{0}}монтирани дишащи тухли:капацитетът на стоманата е 170 тона, температурният диапазон на черпака и температурата на водата в черпака е 1450 градуса ~ 1750 градуса, долното налягане на продухване на черпака е 5 ~ 20 бара, а броят на отделните дишащи тухли е 2 комплекта. Огнеупорните материали включват дишащи тухли за седалки, дишащи сърцевини, опорни тухли, материали за ремонт на тухли за седалки, материали за шевове и др. Изпълнителят е отговорен и за почистването, топлообмена, офлайн определянето и проверката на лошата вентилация на вентилационната сърцевина.
Проект за договаряне на огнеупорни пещи със средна честота:капацитет 40 тона. Уреждането се основава на броя пещи и топилни пещи със средна честота. Огнеупорните материали включват набиващ материал, замазка на серпентина, облицовка на пещта, материал за ремонт, магнезий, стъклена вода и др. Включва също премахване на облицовката на пещта с междинна честота, зидария, печене, санитарно почистване на-на място, доставка на инструменти и т.н., както и поддръжката на огнеупорни ремонти по време на използването на пещта с междинна честота, пред-работата на пещта с междинна честота и повдигането, захранването, измерването на температурата, вземането на проби и производството на стомана на материалите, необходими за топенето на пещта с междинна честота.
Огнеупорни материали за резервоари за непрекъснато леене и три големи тона проекти за договаряне на стомана:
Памучно одеяло от керамични влакна:това е огнеупорен материал с висока температура-устойчивост, висока точка на топене и цирконий. Използва се главно при производството и ремонта на капаци за подгреватели и полагането на важни тръби или повърхности на оборудването на място, за да се избегне изгарянето им от искри от стоманена шлака и др. 1400 градуса, точка на топене: 1700 градуса, цвят: бял, ZrO2 По-голям или равен на 14,5%.
Напълнен пясък:използва се в производството на стомана и напълненият пясък се изсипва в дюзата, за да насочи течната стомана да изтече в резервоара през дългия изпускателен отвор и след това се излива в ембрион на плоча. 5kg/торба. Естественият процент на отваряне от повече от 95% се използва като стандарт за приемане.
Огнеупорни памучни блокове:класификационна температура По-голяма или равна на 1400 градуса, точка на топене: 1700 градуса, цвят: бял, ZrO2 По-голяма или равна на 14,5%. Изисквания за материал за закрепване: клас стомана 310, C По-малко или равно на 0,15%, Si По-малко или равно на 1,5%, Mn По-малко или равно на 2,0%, P По-малко или равно на 0,045%, S По-малко или равно на 0,03%, Ni По-малко или равно на 18,5-21,5%, Cr По-малко или равно на 23,5-25,5%, спецификация на лента за заваряване A402. Всеки набор от материали включва влакнести блокове, влакнести памучни одеяла, котви, заваръчни електроди и инструменти за монтаж.
Конверторни постоянни тухли:Основната зидария е изградена между работната облицовка на конвертора и кожуха на пещта, който се използва за противодействие на ерозията на кожуха на пещта от разтопена стомана и за осигуряване на топлоизолация. Има общо четири вида постоянни тухли за конвертора, които се изграждат на различни места в корпуса на пещта. Квадратна тухла: 345*76*114 мм, Заострена тухла: 345*(73/79)*114 мм, малка хетеросексуална тухла: 200*115*(246.5/131.5)* 4 мм, голяма хетеросексуална тухла: 200*115*(246.5/131.5)* 19 мм, MgO По-голям от или равна на 89%, якост на натиск По-голяма или равна на 90N/mm2, обемна плътност По-голяма или равна на 2,91g/cm3.
Огнеупорни тухли SK32:използва се главно за полагане на релси за поток, облицовка на корита за аварийни потокове и изработка на стени на помещения за събиране на прах. Размер: 114*64*230 мм, състав AL2O3 по-голям или равен на 40,0%, Fe2O3 по-малък или равен на 3%, обемна плътност по-голяма или равна на 2,0g/cm3, видима порьозност по-малка или равна на 24%, якост на натиск по-голяма или равна на 30MPA.
SK39 огнеупорна кал:работна температура T По-голяма или равна на 1700 градуса, състав: Al2O3 По-голяма или равна на 80%, изисквания за размер на частиците: (По-малка или равна на 0,074 mm) По-голяма или равна на 70%, якост на сцепление: По-голяма или равна на 40 (kg/cm2) @1500 градуса @3H, 25 kg/торба, трябва да се използва крафт хартия за опаковъчни торби и влагоустойчива{11}}опаковка.
Материал за отливане CA1700:използва се главно за изливане на постоянната облицовка на дъното на черпака и за защита на огнеупорни материали във важни части на оборудване като стоманени изходни колички, колички за резервоар за шлака и др. Температура T: По-голяма или равна на 1700 градуса; костен материал: алумосиликат. Състав: Al2O3 По-голямо или равно на 80%, якост на огъване 110 градуса ×24h По-голямо или равно на 20MPA, 1000 градуса ×3h По-голямо или равно на 30MPA, 25kg/торба, трябва да се използва крафт хартия за опаковане и влагоустойчива-опаковка.
