Висококачествена изолационна тухла от мулитогнеупорната отливка е съставена от мулит с висока{0}}якост като агрегат, добавят се суперфин прах и сложни добавки. Той има характеристиките на висока огнеупорност, висока якост, ниска топлопроводимост и ниска насипна плътност, което може да намали потреблението на топлинна енергия на промишлените пещи и да намали теглото на облицовката на пещта. Сред високотемпературните олекотени суровини, следните суровини могат да се използват като суровини за високо{4}}температурни леки леярски конструкции, използвани над 1200 градуса: порест клинкер или скрап от порести тухли като мулит, корунд, високоалуминиев, силициев и магнезиев материал. Такива отливки могат да се използват директно в облицовката на атмосферни пещи, работещи при 1350 градуса.

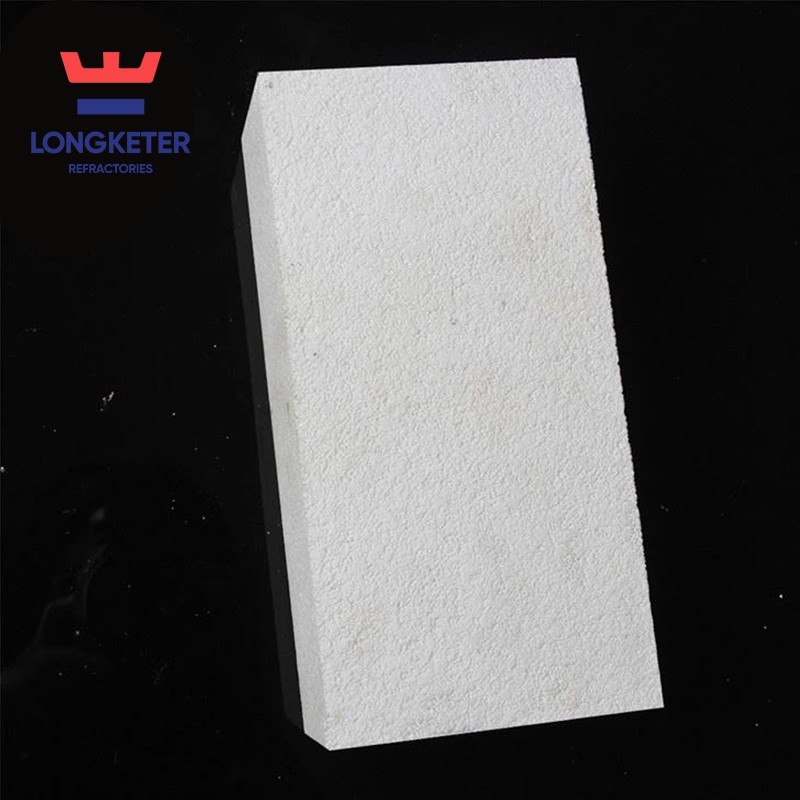

Мулитните изолационни тухли са тухли с високо съдържание на алуминий с мулит като основна фаза. Съдържанието на Al2O3 обикновено е 40-70%. Освен мулит има и малко количество стъклена фаза и кристобалит. Леките тухли от мулит могат да докосват пламъците директно. Те се използват широко като работна облицовка на високотемпературни промишлени пещи.
Според различната насипна плътност има леки мулитни изолационни тухли и мулитни изолационни тухли с висока плътност. Според различната работна температура има 1350 C, 1450 C, 1550 C изолационни тухли от мулит. 1550 Изолационните тухли C от мулит обикновено се използват като работни облицовки на пещ поради високата огнеустойчивост.
Характеристики
1. Ниска топлопроводимост, голяма топлоизолационна производителност
2. Нисък топлинен капацитет, подходящ за периодично производство.
3. Ниско съдържание на примеси: Ниско съдържание на Fe2O3 и алкали води до висока огнеупорност.
4. Висока термична якост на смачкване, огнеупорност може да достигне 1790 градуса. Огнеупорността е 1450-1600 градуса. Силата на студено смачкване е 2-6 Mpa, устойчивостта на термичен удар е добра.
5. Може да се нарязва на специални форми, да съответства на различни приложения.
Мулитни изолационни тухлисе използват широко за крекинг пещ, гореща доменна печка, пещи за валцоване на керамика, електрическа пещ за керамично чекмедже, стъклен тигел, работни облицовки на различни електрически пещи и т.н. Те се използват също като покрив на гореща доменна печка, тяло и дъно на доменна пещ, камера на стъкларска пещ, пещ за синтероване на керамика, крекинг система на нефтохимическата промишленост и др.
Продуктови данни за глинени изолационни тухли
Тип | НГ-1,5 | NG-1.3a | NG-1.3b | NG-1.0 | NG-0.9 | NG-0.8 | NG-0.7 | NG-0,6 | NG-0,5 | NG-0.4 |
Плътност (kg/m³) | 1.5 | 1.3 | 1.3 | 1.0 | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | 0.4 |
Сила на студено смачкване (Mpa) | 5.9 | 4.4 | 3.9 | 2.9 | 2.5 | 2.5 | 2.0 | 1.5 | 1.2 | 1.0 |
Експериментална температура от 2% промяна на линията за повторно нагряване | 1400 | 1400 | 1350 | 1350 | 1300 | 1250 | 1250 | 1200 | 1150 | 1150 |
Топлопроводимост | 0.70 | 0.60 | 0.60 | 0.50 | 0.40 | 0.35 | 0.35 | 0.25 | 0.25 | 0.20 |
Продуктови данни за изолационни тухли с високо съдържание на алуминий
Тип | LG-1.0 | LG-0.9 | LG-0.8 | LG-0,7 | LG-0.6 | LG-0,5 | LG-0.4 |
Плътност (kg/m³) | 1.0 | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | 0.4 |
Сила на студено смачкване (Mpa) | По-голямо или равно на 4,0 | По-голямо или равно на 3,5 | По-голямо или равно на 3,0 | По-голямо или равно на 2,5 | По-голямо или равно на 2,0 | По-голямо или равно на 1,5 | По-голямо или равно на 0,8 |
Експериментална температура от 2% промяна на линията за повторно нагряване | 1400 | 1400 | 1400 | 1350 | 1350 | 1250 | 1250 |
Топлопроводимост (W/mk) 350±25 градуса | По-малко или равно на 0,50 | По-малко или равно на 0,45 | По-малко или равно на 0,35 | По-малко или равно на 0,35 | По-малко или равно на 0,30 | По-малко или равно на 0,25 | По-малко или равно на 0,20 |
Ал2O3 | По-голямо или равно на 48 | ||||||
Fe2O3 | По-малко или равно на 2 | ||||||
Продуктови данни за изолационни тухли от мулит
Тип | JM23 | JM26 | JM28 | JM30 | |
Температура на класификация (градус) | 1260 | 1430 | 1540 | 1600 | |
Свойства при средна температура |
| ||||
Плътност (kg/m³) | 500 | 800 | 900 | 1100 | |
Якост на натиск (Mpa) | 1.0 | 2.0 | 2.5 | 3.0 | |
Якост на разкъсване (Mpa) | 0.7 | 1.5 | 1.8 | 2.0 | |
Свойства при висока температура |
| ||||
Топлопроводимост (W/mk) | 0,22 (600 градуса) 0,27 (800 градуса) | 0,39 (800 градуса) 0,43 (1000 градуса) | 0,37 (800 градуса) 0,41 (1000 градуса) | 0,43 (800 градуса) 0,45 (1000 градуса) | |
Химичен състав (%) | Al2O3 | 45 | 55 | 64 | 73 |
SiO2 | 48 | 41 | 32 | 25 | |
Fe2O3 | 1.0 | 0.9 | 0.7 | 0.6 | |
Предмети | Индекс |
Максимална работна температура (градус) | 1260 |
Плътност (kg/m³) | 850±10% |
Якост на натиск (MPa) | По-голямо или равно на 14 |
Якост на огъване (MPa) | По-голямо или равно на 5,8 |
Топлопроводимост (W/mk) | По-малко или равно на 0,10 (400 градуса) По-малко или равно на 0,12 (800 градуса) |
Популярни тагове: висококачествена мулитна изолационна тухла, Китай висококачествена мулитна изолационна тухла производители, доставчици, фабрика
